BMW siurbliukas

Teko remontuot vieną BMW aušinimo skyscio siurbliuką.



Pasirodo, ganėtinai įdomi vidinė konstrukcija.

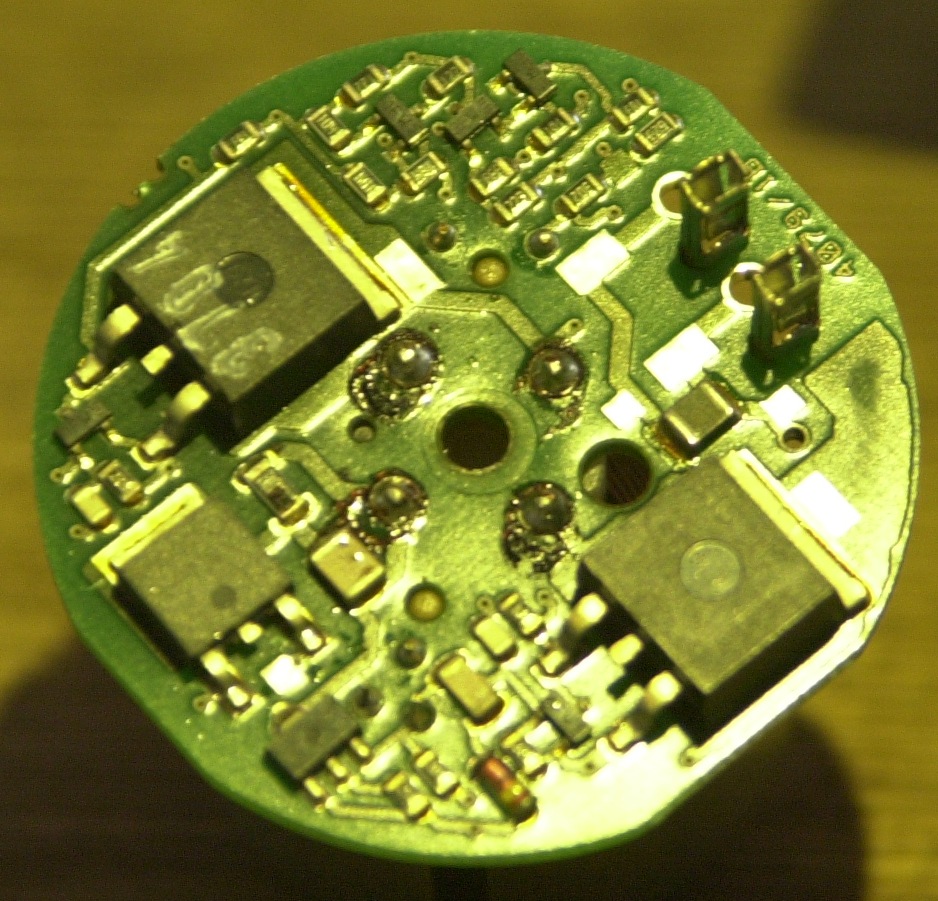

 Modelis 7.02078.02 6411 6910755-06, 12 voltų. Ir schema ir veikimas panašūs į standartinę PC ventiliatoriukų. 2 apvijos (2 fazės). Pagrindiniai skirtumai nuo ventiliatoriuko - srovei junginėti naudojami labai jau mandri HITFET tranzistoriai, atitinkamai ir jiems valdyti reikalinga sudėtngesnė schema, be to yra kažkokia temperatūrinė visos schemos apsauga.

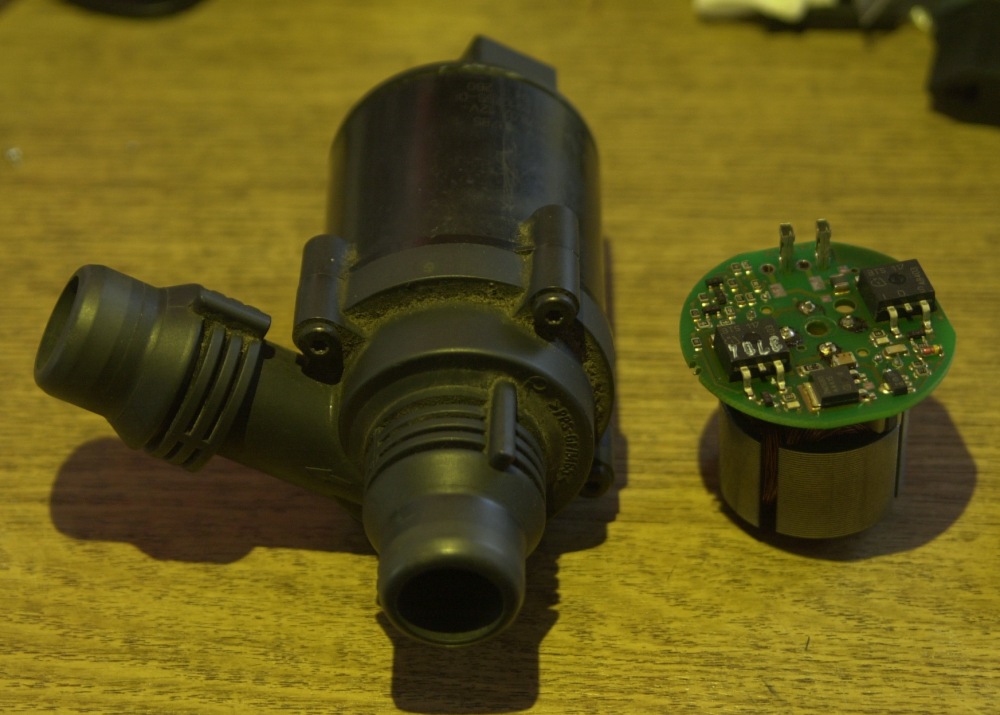

  • DSC_0424
  • DSC_0428

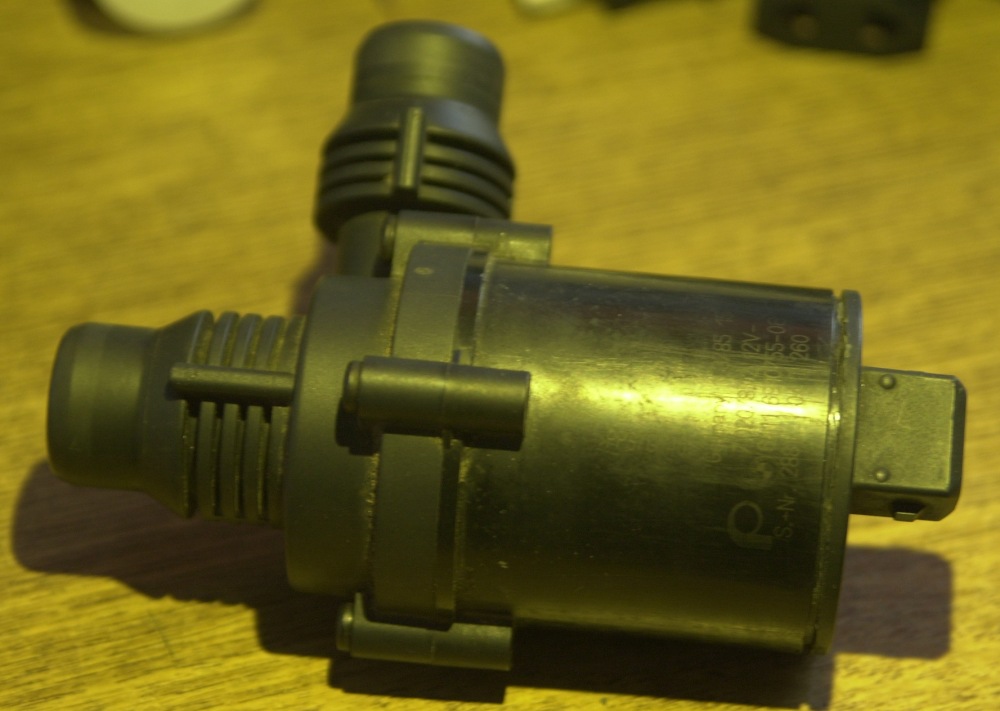

  • DSC_0433

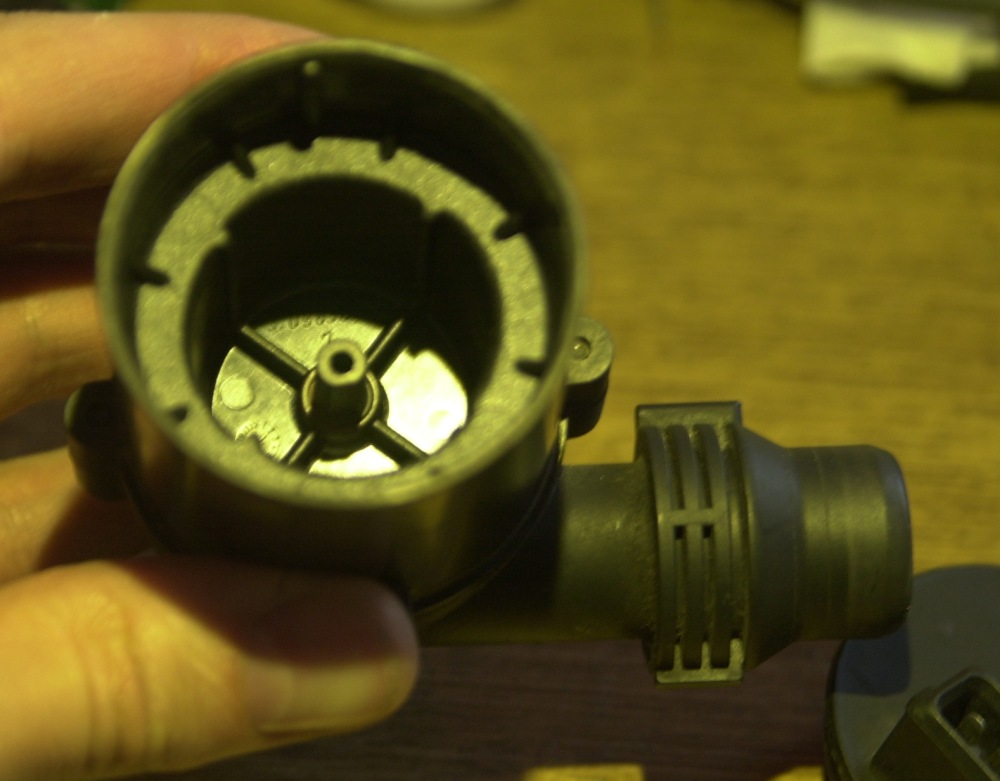

  • DSC_0434

Pagrindiniai tranzistoriai Infineon  BTS117 - du tokie,  IPD14N06S2-80 su savotišku markiravimu "2N0680" ir berods 2SB1561 kažkoks npn. Krūvelė mažesnių - BC847B (1FW) ir BC857B (3FW).

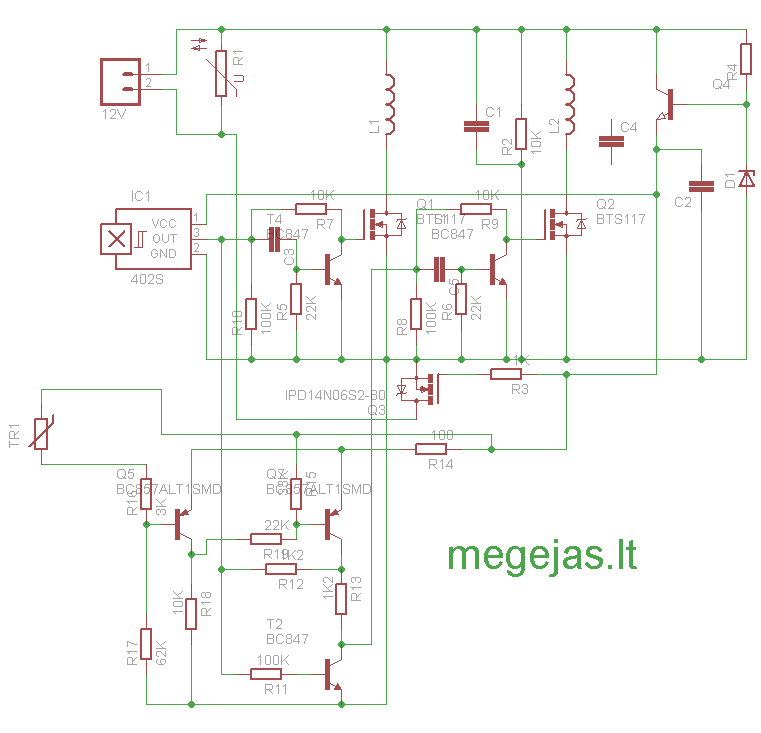

schema maža

Ką ten veikia taip pajungtas n tipo Q3 - nelabai suprantu, gal taip padaroma kokia nors apsauga, stabdymas, arba gal tiesiog buvo pigiau, nei diodas. Stabilitronas D1 - 10V.
