Daliklis 1:100

Dažnai dirbant su aukštesne įtampa reikia matyti signalo formą Bet standartinis daliklis 1:10 atlaiko tik 600V



Nusprendžiau pasidaryti daliklį atlaikantį daugiau. Dalinimas turėtų būti 1:100. Bet čia prasidėjo problemos su detalėmis. Visos 1206 varžos atlaiko 200V, o tokio pat dydžio kondikai Lemonoje buvo tik 50V. Teko užsisakinėti iš Farnell'io. Gero tikslumo varžas radau 10M, o kondensatorius pasirinkau 47p, 200V. Pagal pirminį planą daliklis turėjo gautis 100M, 47/10=4,7pf. Paskui dėl įtampos atsargos kondensatorius nutariau jungti po du, tai įėjimo talpumas sumažėja dvigubai.

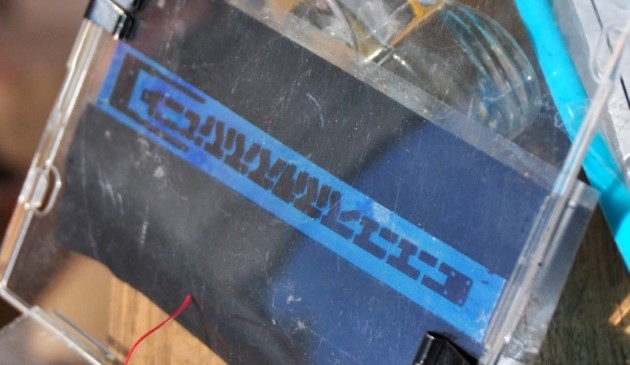

Nusipiešiau plokštę, atsispausdinau ant plėvelės, plokštę nudažiau fotodažais ir sudėjęs buterbrodą padėjau ant saulės. Dažai - kažkokie kinietiški, reaguojantys į UV.

 DSC 9559

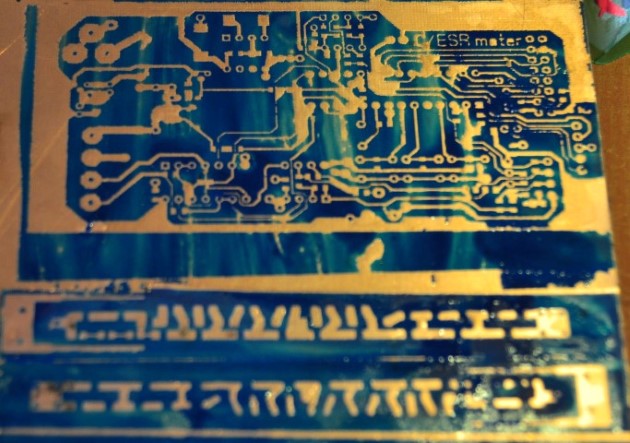

 Pasirodo dažai buvo priešingo tipo nei maniau, ir gavosi atvirkščias paveiksliukas. Teko viską valyti ir daryti iš naujo.

DSC 9561

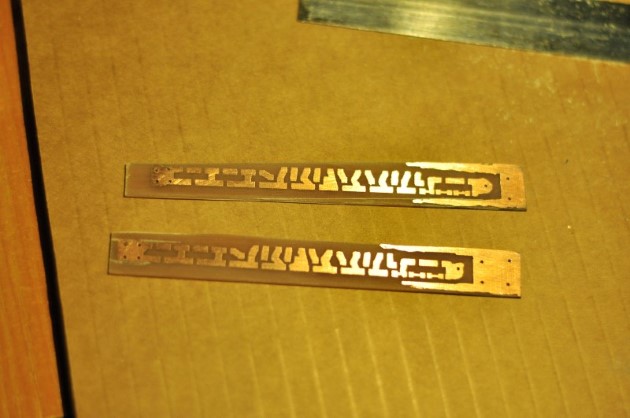

Vis tik pasidariau plokštes, tik perpjoviau kreivai:

DSC 9665

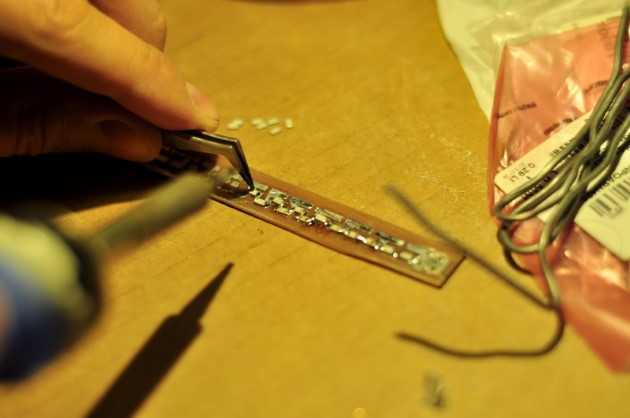

Sulitavau detales

DSC 9672

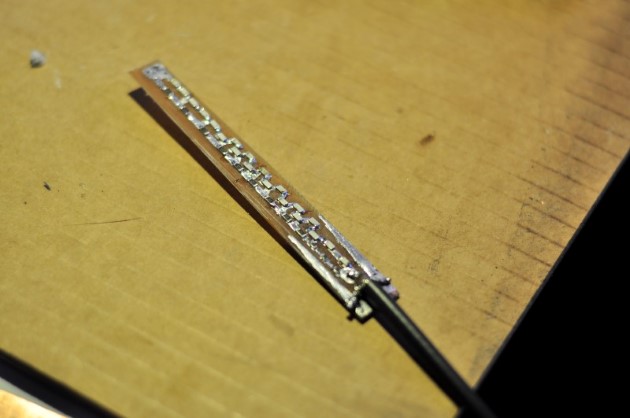

Prijungiau laidą.

DSC 9701

Kitame laido gale seno tarybinio daliklio dalis. Šiokia tokia problema, kištukas tai tarybinis, metrinis o ne colinis, kaip ocsilografo, tai sunkiai lenda į vietą.

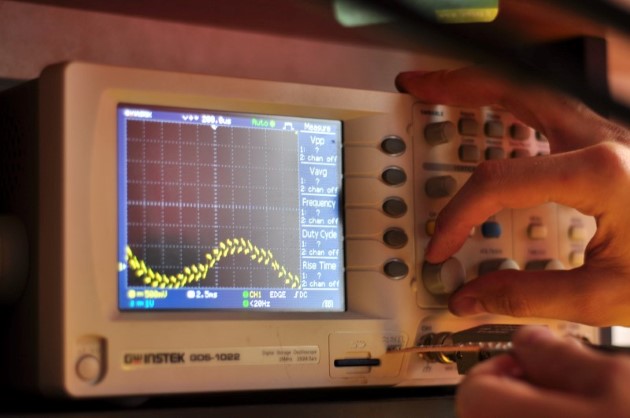

Testai - labai lenda fonas ir dar nevisos varžos prisilitavo gerai iš karto:

DSC 9726

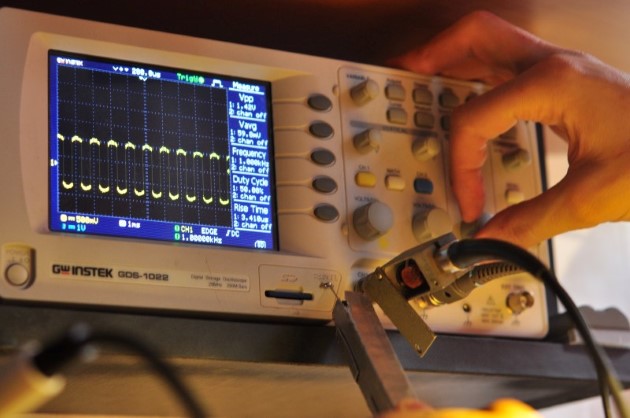

Uždėjus ekraną ir perlitavus varžas kaip ir gerai, tik kabelio ilgį ir kištuko kondensatorių dar reikia paderinti

DSC 9754

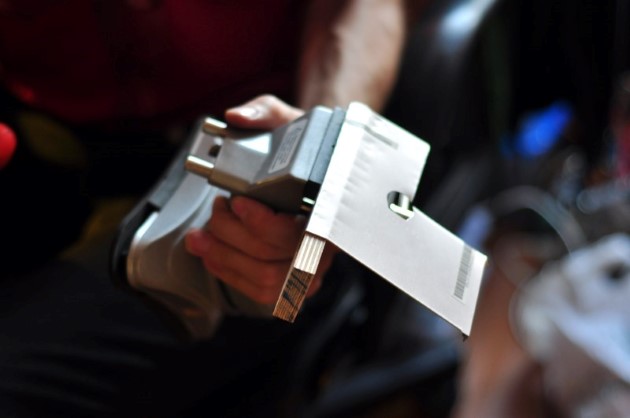

Ekranas darytas iš nourbukinio CD-ROM'o korpuso skardos:

DSC 9739

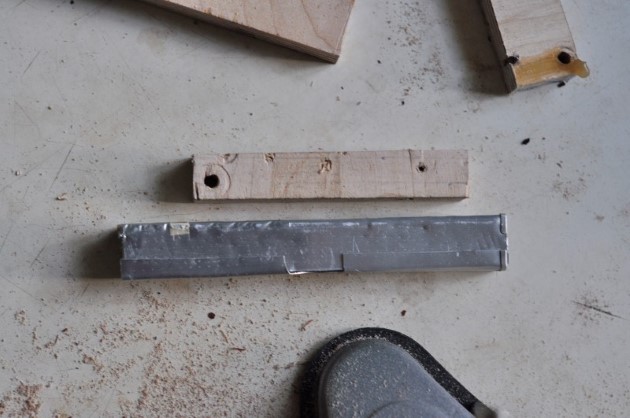

Kad pilnai sulenkti skardą, prireikė atsipjauti reikiamo dydžio juostelę iš klijuotos fanieros

DSC 9748

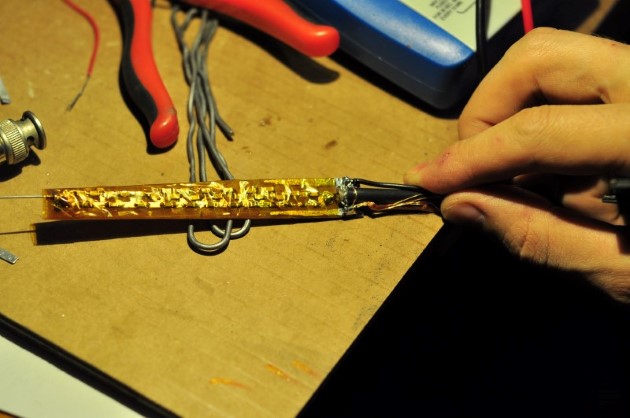

Apvyniojau capton juosta

DSC 9751

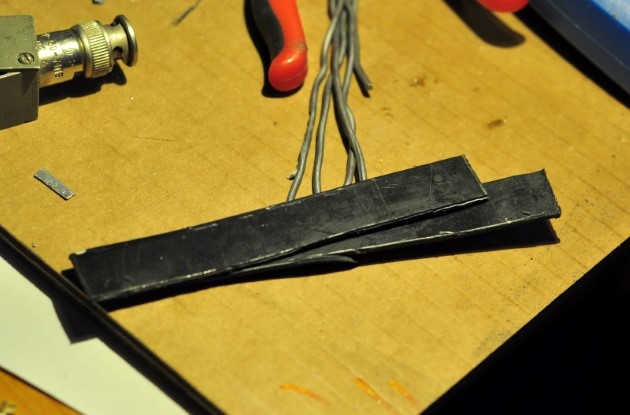

Iškirpau izoliacines juostas iš PE

DSC 9752

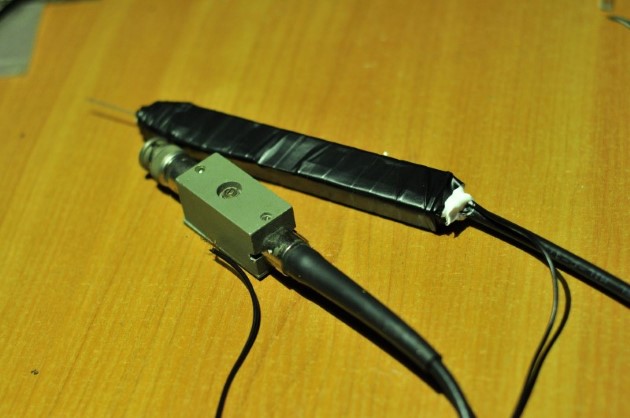

Surinktas:

DSC 9779

Na ir viskas, veikia, liko tik "krokodilą" prijungt ir silikoną apipjaut.
