Įdomiai gaunasi kai nusiperki naują daigtą ir iškart (arba nevisai iškart) nori kažką jame pakeisti. Vienas iš jų - lituoklis ERSA RDS80
Keistai gali nuskambėti, bet su šiuo lituokliu yra negerai tas, kad nėra jokio garso ar švieselės kai jis dirba :) LCD ekranas tikrai nelabai matosi iš tolo o ypač tamsoje. Dėl to daugybę kartų esu palikęs jį įjungtą net kelioms dienoms. Iki tol turėtas kinietis ryškiai mirksėjo ir birbė, todėl problemų pamiršti jį įjungtą nebuvo.

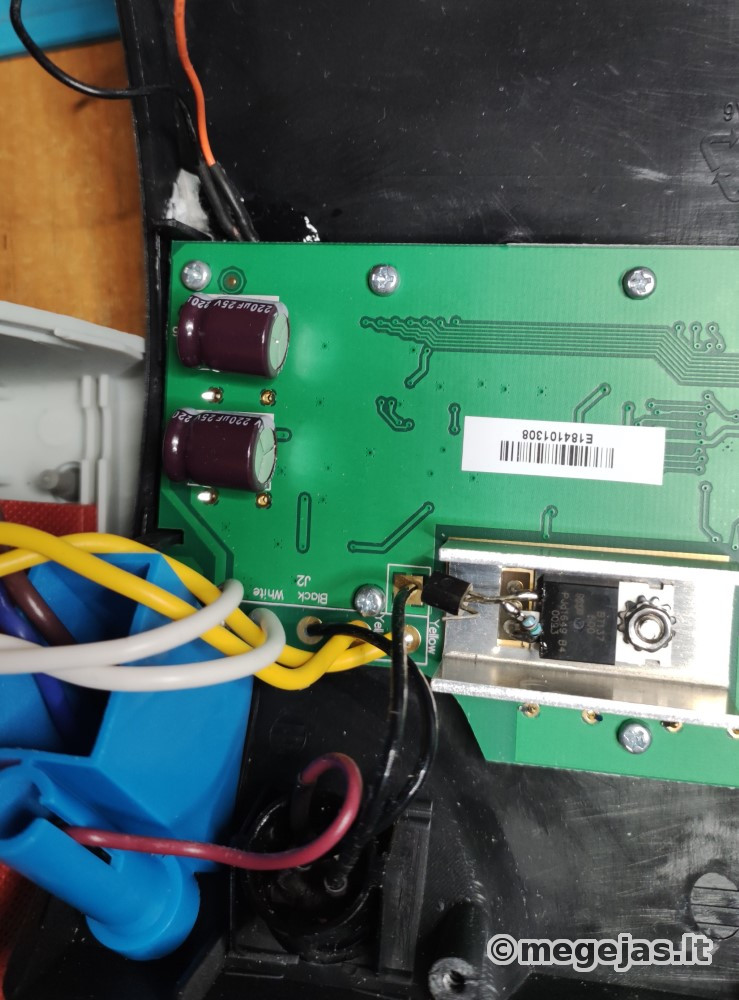

Ardome ir žiūrime kas viduje - praktiškai tik transformatorius ir plokštė su simistorium. Ant elektrolitų susiradau minusinę įtampą matuojant nuo simistoriaus kraštinės jėgos kojos. Simistoriaus valdymui kaip įprasta naudojami minusiniai impulsai, tai juos ir pasiimam. Per varžą paduodame į PNP tranzistoriaus bazę, kolektoriaus grandinėje bus šviesos diodas per varžą. LED'as įmontuotas į skylutę virš mygtukų.

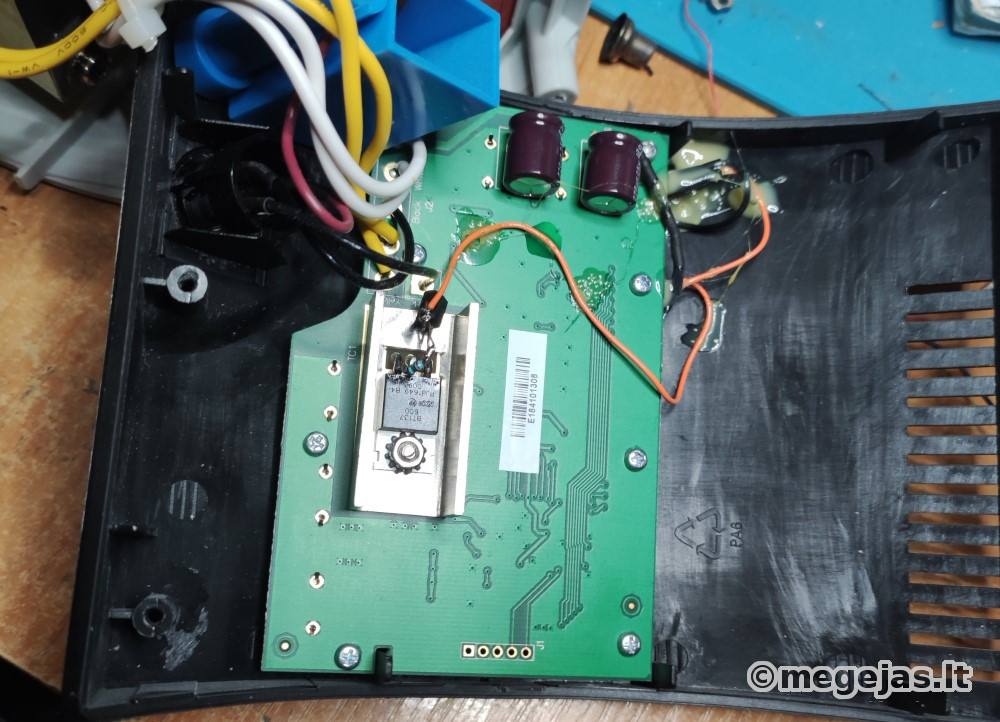

Užpilame klijais kad niekas labai nejudėtų. Tikėkimės moment klijai nevirsta rūgštine mase per laiką, ten gal specialius mirties klijus naudoja. Ir surenkame
Atrodo lyg čia gamykliškai buvo.
*********************************************************

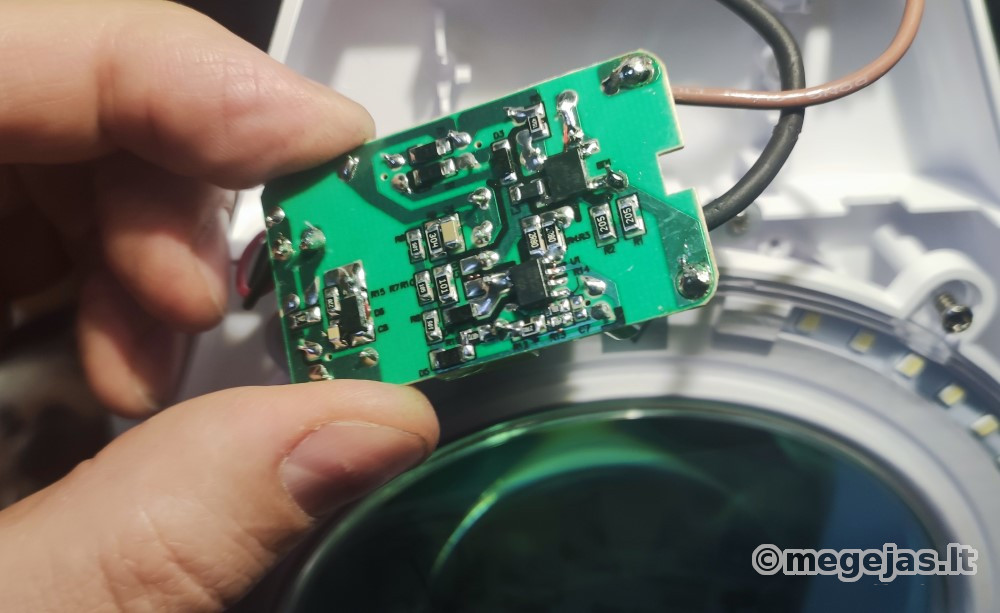

Kitas daigtas - nusipirkau stalinę lempą su padidinimo stiklu iš Lidl. Ji man kiek per daug šviečia, norisi galimybės perjungti galią. Išsiardom ir pažiūrim kas ten viduje
Normali LED draiverio schema, mikroschema neaiški, visiškai neaišku kaip valdyti jos galią. Nusprendžiau daryti pačiu primityviausiu būdu, nors ir ne pačiu geriausiu.

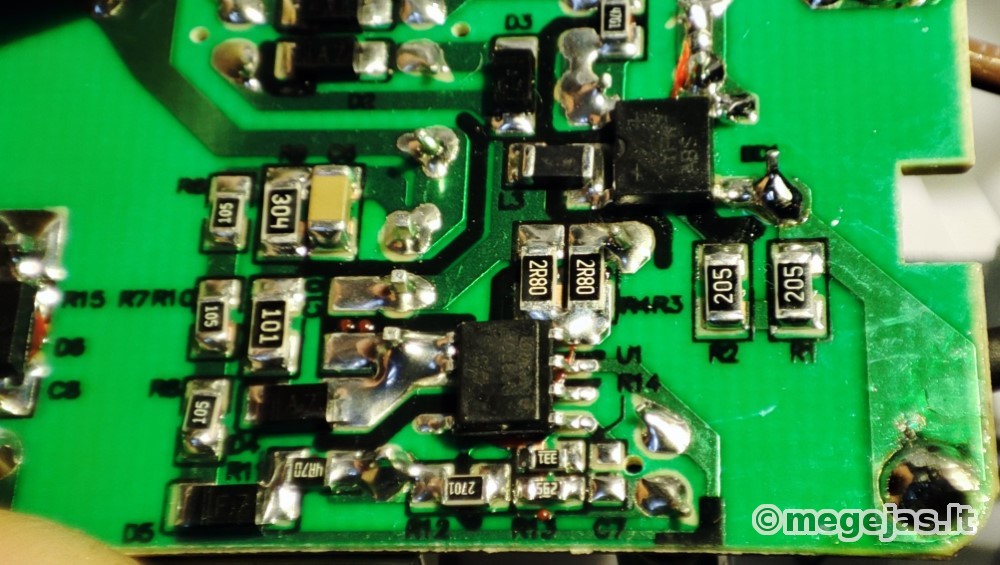

Vietoje R4, R3 kurios yra po 2,8 omo įdėjau vieną didesnio ir kitą mažesnio nominalo per jungiklį. Išjungus jungiklį varža gaunasi 3,3 omo, sujungus bendra varža 1,4 omo kaip ir ankščiau.

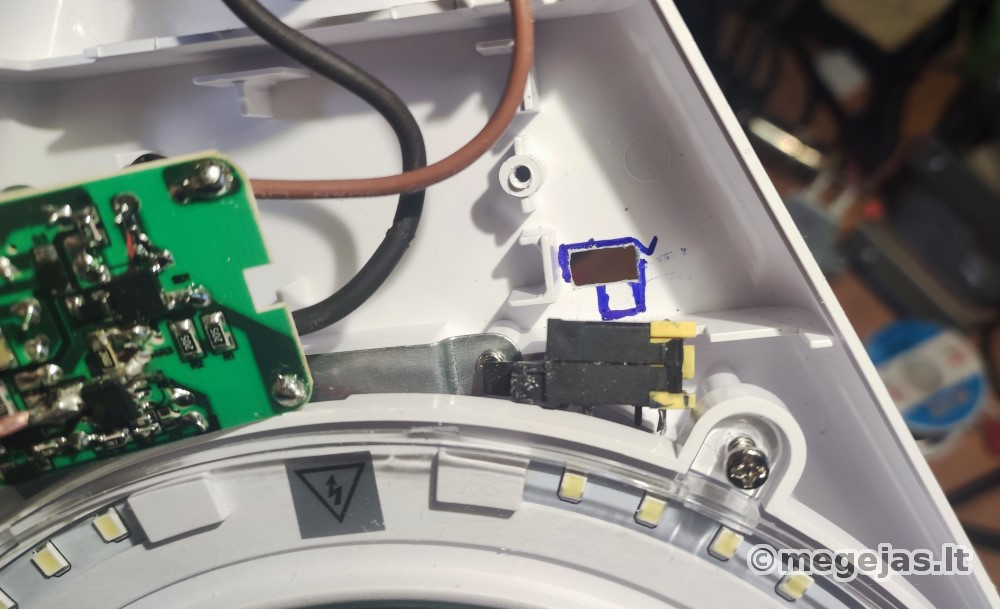

Jungtukas panaudotas iš Siemens maitblokio, geriausia dalis kas iš jų lieka. Laidukai kaip įmanoma trumpesni, susukti, kad kuo mažiau reaguotų į trukdžius. Jungtukui parinkau vietą kiek įmanoma arčiau plokštės, bet taip kad niekam netrukdytų

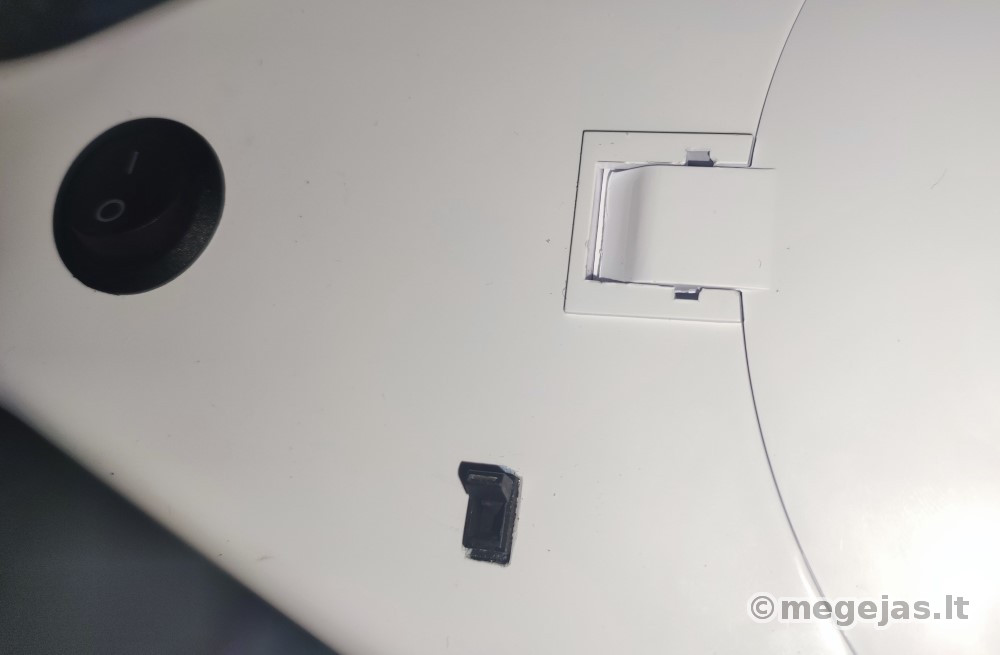

Iš išorės atrodo labai gerai. Veikia gerai, dažniausiai lempa naudojama maža galia, taip mažiau trukdo. Tik kai ką jau reikia dirbti su smulkesniais dalykais - tada jau pilna galia.
