Kokios įtampos ant Half-brighe maitblokio diodų

Truputį susiginčijom, kokios įtampos diodai turi būti kompiuterinio maitbolio  (ar panašaus) 12 V grandinėje. Kalba eina apie standartinį Half-bridge tipo (ne rezonansinį) maitblokį su TL494 tipo mikroschema. Aš kiek pamenu visada būdavo 100 ar daugiau voltų.



Tipinės pirmos internete pasitaikiusios schemos gabaliukas:

smps

Klausimas - diodas D22. Šioje schemoje pavaizduotas net 200V egzempliorius.

Paiėmiau bentkokį senuką tokio tipo maitblokį, apkroviau jį ir pajungiau oscilografą, su diferencialiniu priedėliu. Vaizdas tarp centrinės ir kraštinės kojų toks:

12V1

Pilna transformatoriaus išėjimo amplitudė:

12V2

Įtampa gana įspūdinga, netgi, kai maitblokio išėjime tik 11 V!!

Taip pat patikrinau, kokia įtampa 5 V grandinės diodo grandinėje, taip pat tarp vidurinės ir kraštinės D21 kojų:

5V1

Įtampa tarp kraštinių kojų arba atransformatoriaus galų:

5V2



Taigi ne veltui 12 V lygintuvo diodai yra 100 ar daugiau voltų :)



Komentarai
# Admin 2021-02-14 15:56
Beje, jokiu būdu nereikia šios schemos maišyti su rezonansine Half-bridge schema, ten paprastai droselio už diodų nebūna, todėl diodai dali būti tik truputį didesnės nei dviguba išėjimo įtampa
Atsakyti | Atsakyti su citata | Cituoti
# Admin 2021-02-14 16:09
Manau daugelis nežino, kodėl ten yra toks keistas droselis L2 - jis naudojamas įtampų tarpusavio stabilizavimui, t.y jei vienas išėjimas apkraunamas ir maitblokis didina galią - kitos įtampos, nors ir neapkrauto, beveik nepadidėja.
Atsakyti | Atsakyti su citata | Cituoti
# Admin 2021-02-19 17:04

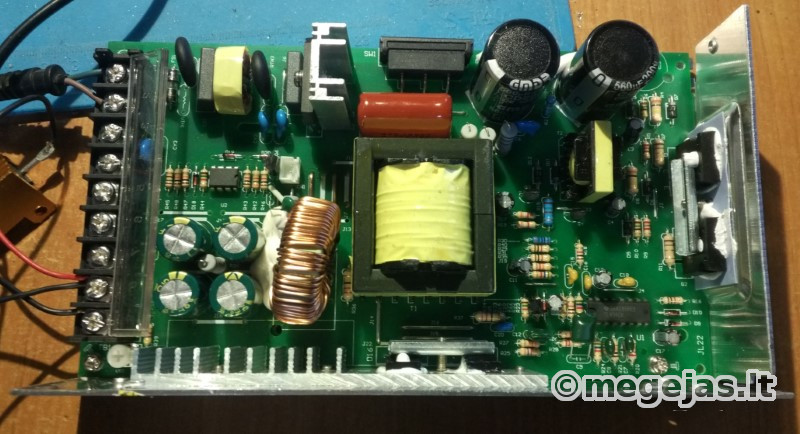

Dar dėl sportinio intereso patikrinau tipinio 24V maitblokio su TL494 įtampas
Tarp diodo kojų visas 100V, ne veltui sudėti diodai laikantys 200V
Ant trafo išėjimo visi 200V

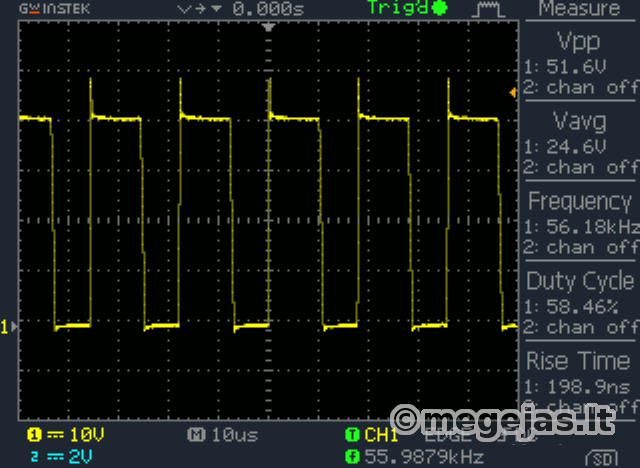

O va, kas ant droselio
